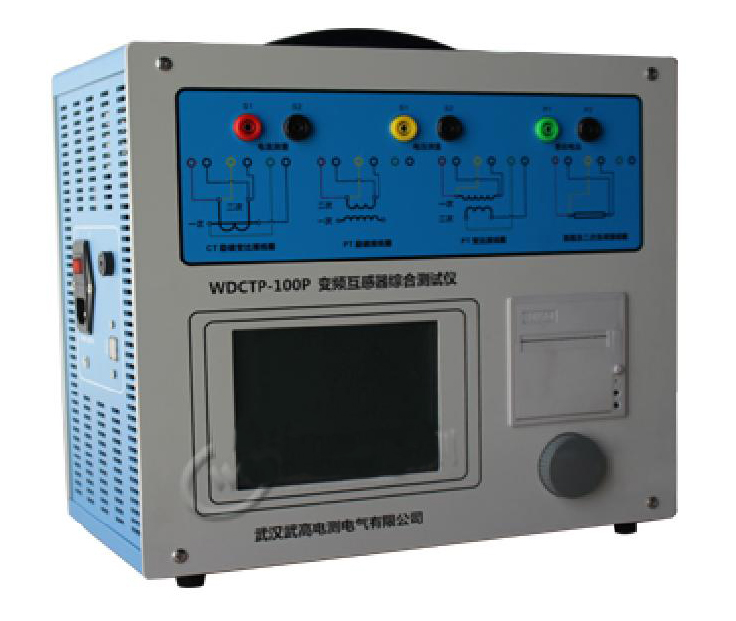

变频式互感器综合测试仪

产品描述

一、变频式互感器综合测试仪产品介绍

1.     装置设计用于CT、PT的以下试验
2.     励磁特性试验
3.     变比试验
4.     相位和极性试验
5.     CT各种一次电流及各种负荷时的比差、角差测量
6.     CT二次绕组电阻测量
7.     CT二次回路负荷测量
8.     CT暂态特性测试与分析
9.     测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT、各电压级PT等
10.   拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量

二、变频式互感器综合测试仪产品特点

1.     GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
2.     界面友好美观，全中文图形界面，5.7寸图形透反式LCD，阳光下可视。
3.     采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
4.     装置可存储3000组测试数据，掉电不丢失。试验完毕后可调出数据进行分5 析，或通过U盘上传至PC机生成WORD报告。
5.     面板自带打印机，可自动打印生成的试验报告。
6.     测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
7.     易于携带，装置重量<9Kg
8.     基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达30KV的CT测试。
9.     二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
10.   自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
11.   可遵照 GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

三、变频式互感器综合测试仪技术参数

输出电压	0~180V (RMS)
输出电流	0~12A (RMS)，峰值36A
电压测量	准确度：±0.2%
CT变比测量范围	1~30000
PT变比测量范围	1~30000
变比测量	准确度：±0.2%
相位测量	准确度：±5’，分辨率：0.5’
二次绕组电阻测量范围	0.1~300Ω 分辨率：0.2mΩ 精度：0.2%±2 mΩ
交流负载测量	0~300VA分辨率：0.002VA精度：0.2%±0.02 VA
输入电源电压	AC220V±20%，50HZ
工作条件	温度：-10℃~50℃，湿度：≤90%
尺寸	340mm×300mm×150mm
重量	<9kg
