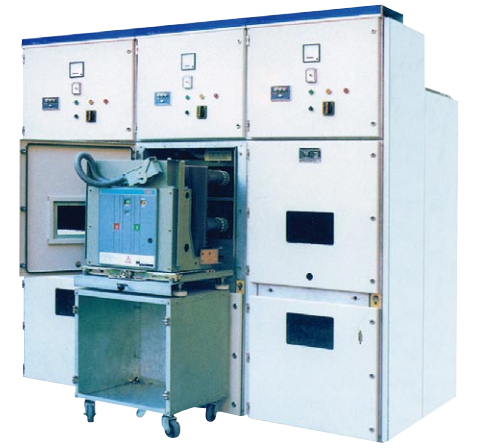

户内金属铠装抽出式开关设备

产品描述

概述

本装置为户内金属铠装抽出式开关设备(以下简称开关设备),系3-12干伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电送电及大型高压电动机起动等。实行控制保护、监测之用,本开关柜满足DL/404-91、IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的连锁功能,既可配用ⅤSI真空断路器,以可配用ABB公司的ⅴD4真空断路器,还可以配用国产ZN63,ZN28系列真空断路器,实为一种性能优越的配电装置。

正常使用条件

1.正常环境条件

a.周围空气温度:上限,+40℃、下限-10℃

b.海拔:1000m以下

c.相对环境湿度:日平均相对湿度不大于95%,月平均相对湿度不大于90%。

d.地震:烈度不超过8度。

e.周围空气应不受腐蚀性或可燃气体,水蒸汽等明显污染。

f.无严重污秽及经常性的剧烈振动,严酤条件下严配度设计满足1类设计。

2.特殊工作条件

在超过GB39o规定的正常的环境条件下使用时,由用户和制造厂协商。
